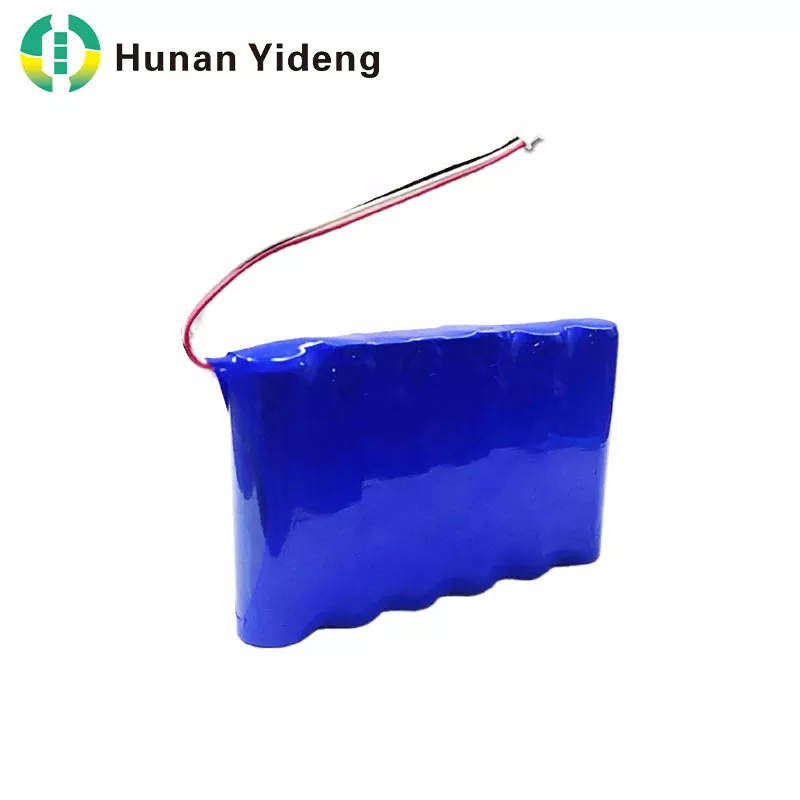

Yidengposkytuje11,1 V 4000 mAh 18650 3S2P nabíjateľná lítium-iónová batéria s dlhou životnosťoupre prenosnú elektroniku, priemyselné zariadenia, monitorovacie systémy a prispôsobené napájacie aplikácie, ktoré vyžadujú stabilné napätie, praktickú kapacitu a nabíjateľný výkon.
11,1V 4000mAh lítium-iónová batéria kombinuje tri sériovo zapojené skupiny 18650 článkov, pričom v každej skupine sú dva články zapojené paralelne. Táto konfigurácia 3S2P poskytuje menovité napätie 11,1 V, menovitú kapacitu 4 000 mAh a približne 44,4 Wh nominálnej energie. Jeho dobíjateľný dizajn z neho robí praktickú možnosť pre prenosné zariadenia, záložné napájacie systémy, priemyselné monitorovacie zariadenia a ďalšie elektronické produkty. Pochopenie jeho elektrických špecifikácií, požiadaviek na ochranu, podmienok nabíjania a kompatibility aplikácií pomáha výrobcom zariadení vybrať si vhodné riešenie batérie. Yideng tiež podporuje prispôsobený vývoj batérií, aby vyhovoval rôznym požiadavkám na integráciu.
11,1 V 4000 mAh nabíjateľná lítium-iónová batéria je zdroj energie určený pre elektronické zariadenia, ktoré potrebujú vyššie prevádzkové napätie, než dokáže poskytnúť jeden lítium-iónový článok. Používa valcové články formátu 18650 usporiadané v špecifickej elektrickej konfigurácii na dosiahnutie požadovaného napätia a kapacity.
Čísla v názve produktu popisujú jeho hlavné vlastnosti:
Táto konfigurácia obsahuje celkovo šesť buniek. Sériové pripojenia zvyšujú napätie, zatiaľ čo paralelné pripojenia zvyšujú dostupnú kapacitu. Pri správnej konštrukcii môže výsledný akumulátor ponúkať užitočnú rovnováhu medzi napätím, dobou chodu a flexibilitou balenia.
Pre vývojárov zariadení nie je dôležitým faktorom len nominálne napätie batérie. Kompatibilita tiež závisí od aktuálneho dopytu, požiadaviek na nabíjanie, dostupného inštalačného priestoru, prevádzkovej teploty a ochranných obvodov.
Pred výberom batérie pre komerčný produkt alebo priemyselný systém by kupujúci mali skontrolovať jej menovité elektrické charakteristiky a potvrdiť, že kompletný balík spĺňa požiadavky aplikácie.
| Parameter | Špecifikácia | Praktický význam |
|---|---|---|
| Model batérie | 18650-3S2P | Identifikuje formát bunky a usporiadanie |
| Chémia batérií | Lítium-iónové | Podporuje nabíjateľné aplikácie |
| Menovité napätie | 11,1 V | Pomáha určiť elektrickú kompatibilitu |
| Nominálna kapacita | 4000 mAh / 4 Ah | Označuje menovitú kapacitu nabitia |
| Nominálna energia | 44,4 Wh | Poskytuje základ pre odhad doby chodu |
| Konfigurácia bunky | 3S2P | Šesť buniek usporiadaných do troch sérií skupín |
| Maximálny nabíjací prúd | 1C, v závislosti od špecifikácie produktu | Definuje povolenú hornú rýchlosť nabíjania |
| Teplota nabíjania | 0 °C až 50 °C | Definuje špecifikované prostredie nabíjania |
| Teplota vybíjania | -20 °C až 60 °C | Definuje špecifikované prostredie výboja |
| Život cyklu | Pozrite si skúšobné podmienky uvedené výrobcom | Podporuje plánovanie životnosti a výmeny |
Dôležité:Vyššie uvedené hodnoty sú založené na informáciách o produkte publikovaných spoločnosťou Yideng. Limity nabíjania, limity vybíjania a teplotné podmienky musia byť potvrdené podľa najnovšieho údajového listu pre presnú konfiguráciu batérie. Maximálny menovitý prúd by sa nikdy nemal považovať za odporúčaný nepretržitý prevádzkový prúd bez overenia.
Nominálnu energiu možno odhadnúť vynásobením menovitého napätia menovitou kapacitou:
11,1 V × 4 Ah = 44,4 Wh
Táto hodnota pomáha inžinierom odhadnúť množstvo energie dostupnej pre aplikáciu. Napríklad zariadenie s priemerným príkonom 10 W by teoreticky fungovalo pri nominálnej energetickej hodnote približne 4,44 hodiny. Skutočná doba chodu bude zvyčajne nižšia alebo inak odlišná z dôvodu strát pri konverzii, limitov vybíjania, teploty, starnutia batérie a zmien spotreby energie.
Usporiadanie 3S2P je užitočné, keď zariadenie vyžaduje menovité napätie približne 11,1 V a kapacitu 4000 mAh. Spája elektrické výhody sériového a paralelného pripojenia v jednej kompaktnej zostave batérie.
V trojsériovom usporiadaní sa menovité napätia troch skupín článkov sčítavajú. Pri použití bežných lítium-iónových článkov s menovitým napätím 3,7 V je výsledné menovité napätie batérie 11,1 V. To je vhodné pre elektronické systémy navrhnuté okolo tohto rozsahu napätia za predpokladu, že sú splnené ich požiadavky na plné prevádzkové napätie.
Každá sériová skupina obsahuje dve paralelne zapojené bunky. S vhodne prispôsobenými bunkami zvyšujú paralelné pripojenia dostupnú kapacitu v porovnaní s jednou bunkou. Zostavený pack teda môže poskytnúť 4000mAh pri zachovaní zamýšľaného nominálneho napätia.
Na rozdiel od jednorazových batérií je možné nabíjateľné lítium-iónové batérie opakovane použiť prostredníctvom viacerých nabíjacích cyklov. Ich praktická životnosť závisí od návykov nabíjania, hĺbky vybitia, teploty, aktuálnej spotreby, podmienok skladovania a kvality systému správy článkov a batérií.
Batéria môže byť navrhnutá s rôznymi dĺžkami káblov, konektormi, ochrannými krytmi a inštalačnými usporiadaniami. Tieto možnosti pomáhajú dizajnérom produktov prispôsobiť zdroj energie fyzickým a elektrickým požiadavkám ich zariadenia.
Konfigurácia batérie 11,1 V 4000 mAh môže podporovať širokú škálu aplikácií, keď jej napätie, vybíjací prúd, rozmery a environmentálne hodnotenie zodpovedajú dizajnu zariadenia.
Vhodnosť aplikácie sa musí stanoviť pomocou elektrického a mechanického hodnotenia. Zariadenia s vysokými štartovacími prúdmi, motory, rádiové vysielače alebo vykurovacie telesá môžu vyžadovať batériu s odlišným vybíjaním alebo dodatočnými tepelnými požiadavkami.
Pre vývojárov produktov, ktorí porovnávajú architektúry batérií, poskytujú riešenia lítiových batérií Yideng východiskový bod na vyhodnotenie možností nabíjateľných batérií a požiadaviek na prispôsobenie.
Výber batérie len na základe jej napätia a kapacity môže viesť k problémom s integráciou. Kupujúci by mali pred potvrdením nákupu zhodnotiť úplný prevádzkový profil zariadenia.
Skontrolujte menovité napätie zariadenia a povolený vstupný rozsah. Menovité napätie batérie nie je jej napätím v každej fáze nabíjania alebo vybíjania. Zariadenie musí tolerovať celý špecifikovaný rozsah napätia batérie.
Odhadnite priemernú spotrebu energie a požadovaný prevádzkový čas. Ako predbežný výpočet vydeľte nominálnu energiu batérie priemerným výkonom zariadenia. Použite vhodnú rezervu na straty pri konverzii, rezervnú kapacitu, teplotné vplyvy a starnutie batérie.
Porovnajte normálny prevádzkový prúd zariadenia a spúšťací prúd so schválenými limitmi vybitia batérie. Uistite sa, že články, kabeláž, konektory, ochranná doska a kryt znesú požadovanú záťaž.
Potvrďte maximálne povolené rozmery a hmotnosť batérie. Typ konektora, polarita, dĺžka kábla, montážne body a dizajn krytu by sa mali tiež skontrolovať pred sériovou výrobou.
Skontrolujte očakávaný počet cyklov nabíjania a vybíjania za definovaných testovacích podmienok. Zvážte okolitú teplotu, frekvenciu nabíjania, dobu skladovania, vibrácie a dôsledky neočakávaného prerušenia napájania.
Pre tímy obstarávateľov môže diskusiu s dodávateľmi zjednodušiť nasledujúci kontrolný zoznam:
Na udržanie výkonu lítium-iónovej batérie sú nevyhnutné správne postupy nabíjania a manipulácie. Hoci ochranný obvod batérie môže znížiť špecifické elektrické riziká, nevylučuje potrebu vhodného návrhu systému a starostlivej prevádzky.
Vyberte nabíjačku navrhnutú pre presnú chémiu batérie, sériovú konfiguráciu a limit nabíjacieho napätia. Bežný trojsériový lítium-iónový akumulátor zvyčajne používa limit nabíjania 12,6 V, keď jeho články majú maximálne nabíjacie napätie 4,2 V. Pred použitím skontrolujte túto hodnotu v schválenom údajovom liste batérie.
Dodržiavajte teplotné rozsahy nabíjania a vybíjania špecifikované výrobcom. Batériu nenabíjajte mimo povolený rozsah, neumiestňujte ju do blízkosti zdrojov tepla ani ju nevystavujte priamemu slnečnému žiareniu v uzavretom prostredí.
Vhodný systém správy batérie alebo ochranný obvod môže poskytovať funkcie, ako je ochrana proti prebitiu, ochrana proti nadmernému vybitiu, ochrana proti nadmernému prúdu a ochrana proti skratu. Vyváženie článkov a monitorovanie teploty by sa malo zvážiť podľa návrhu a aplikácie.
Výrobcovia batérií a konštruktéri zariadení by mali pred odoslaním alebo nasadením produktu napájaného z batérie zhodnotiť aj príslušné požiadavky na prepravu, bezpečnosť produktu a konečné použitie.
Štandardné batérie nemusia vyhovovať každému dizajnu zariadenia. Prispôsobenie OEM umožňuje výrobcom zosúladiť elektrické charakteristiky a fyzickú štruktúru batérie s požiadavkami na inštaláciu produktu.
Informácie o produkte spoločnosti Yideng popisujú prispôsobený vývoj batériových zdrojov pre zákazníkov, ktorí potrebujú napájacie riešenia špecifické pre danú aplikáciu. V závislosti od projektu a technického preskúmania môžu diskusie o prispôsobení zahŕňať:
Tieto opatrenia pomáhajú nákupným tímom vyhodnotiť viac, než je počiatočná jednotková cena. Konzistentné špecifikácie, vhodná ochrana, sledovateľné výsledky testov a jasný proces prispôsobenia môžu znížiť problémy s integráciou počas výroby.
Pred zadaním hromadnej objednávky si vyžiadajte aktuálny technický list a potvrďte, ktoré kontroly kvality, bezpečnostné dokumenty a prepravné záznamy sú k dispozícii pre konkrétny model. Certifikáty a správy o skúškach by sa mali overiť podľa presného produktu a zamýšľaného trhu, a nie predpokladať len z chémie batérie.
3S2P znamená, že tri skupiny buniek sú zapojené do série, pričom dve bunky sú zapojené paralelne v každej skupine. Konfigurácia používa celkovo šesť buniek. Sériové pripojenia zvyšujú napätie, zatiaľ čo paralelné pripojenia zvyšujú kapacitu.
Jeho nominálna energia je približne 44,4 Wh, vypočítaná vynásobením 11,1 V hodnotou 4 Ah. Skutočná využiteľná energia závisí od podmienok vybíjania, účinnosti systému, stavu batérie a povoleného prerušenia vybíjania.
Nie. Nabíjačka musí zodpovedať zloženiu batérie, sériovej konfigurácii, limitu nabíjacieho napätia a požiadavkám prúdu. Pre bežný trojsériový lítium-iónový akumulátor s 4,2 V maximálne nabitými článkami je typický limit nabíjania 12,6 V. Pred pripojením nabíjačky si overte presnú špecifikáciu.
Doba chodu závisí od priemernej spotreby energie zariadenia. Predbežný odhad je 44,4 Wh vydelený spotrebou energie zariadenia vo wattoch. Napríklad záťaž 10 W poskytuje teoretický odhad 4,44 hodiny pred započítaním strát a iných prevádzkových faktorov.
Nie. Všetky nabíjateľné lítium-iónové batérie používaním a starnutím postupne strácajú kapacitu. Životnosť závisí od teploty, podmienok nabíjania, hĺbky vybitia, aktuálnej spotreby, skladovania a konštrukcie batérie. Požiadajte dodávateľa o podmienky testovania životnosti a uvedené kritérium kapacity na konci životnosti.
Yideng popisuje služby prispôsobenia OEM a ODM pre batérie vrátane výberu konektora, dĺžky kábla, konfigurácie batérie a dizajnu krytu. Pred objednávkou si u spoločnosti overte dostupné možnosti, vzorový proces a technickú realizovateľnosť.
Potvrďte elektrické špecifikácie, rozmery, požiadavky na vybíjanie, ochranné funkcie, kompatibilitu nabíjania, výsledky testov vzoriek, čas výroby a príslušnú prepravnú dokumentáciu. Pred schválením konečnej výrobnej špecifikácie si vyžiadajte technické dokumenty špecifické pre daný model.
Nabíjateľná lítium-iónová batéria 11,1 V 4000 mAh 18650 3S2P ponúka nominálnu energetickú hodnotu 44,4 Wh a praktickú konfiguráciu pre kompatibilné prenosné a priemyselné elektronické zariadenia. Jeho vhodnosť závisí od prispôsobenia napätia, kapacity, aktuálnej spotreby, podmienok nabíjania, rozmerov a požiadaviek na ochranu pre zamýšľanú aplikáciu.
Pre podniky, ktoré vyvíjajú produkty napájané batériami, by mal spoľahlivý proces získavania zdrojov zahŕňať technickú kontrolu, validáciu vzoriek, hodnotenie bezpečnosti a jasné výrobné špecifikácie. Yideng poskytuje východiskový bod pre skúmanie štandardných a prispôsobených riešení lítiových batérií. Ak plánujete nový produkt alebo potrebujete batériu prispôsobenú vášmu zariadeniu, prečítajte si podrobnosti o produkte akontaktujte násaby ste prediskutovali vaše požiadavky na napätie, kapacitu, konektor, puzdro a objednávku. Yideng vám môže pomôcť vyhodnotiť vhodnú konfiguráciu batérie pre váš projekt.
